Виброкомпенсаторы

Виброкомпенсаторы или гибкая вставка, представляет собой разновидность трубопроводной арматуры общепромышленного применения. Она предназначена для компенсации боковых, угловых и осевых смещений трубопровода.

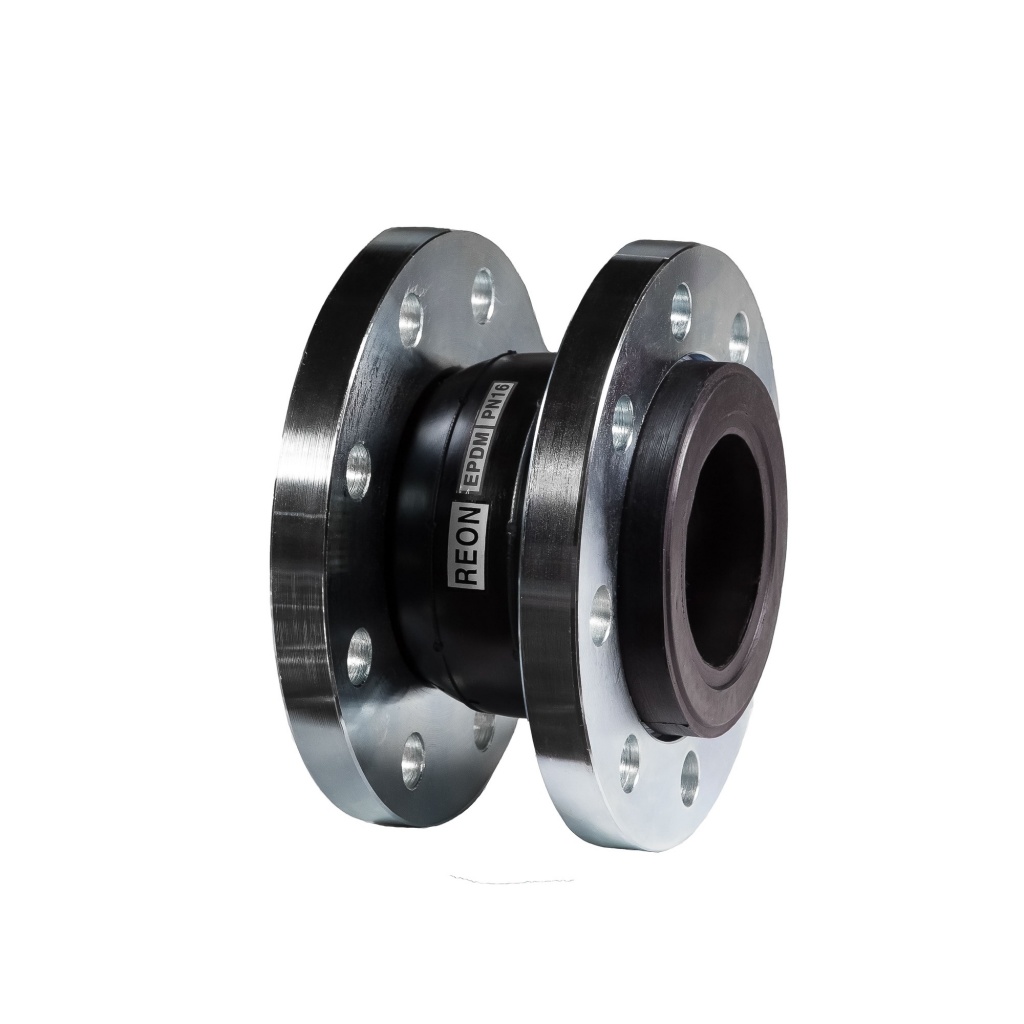

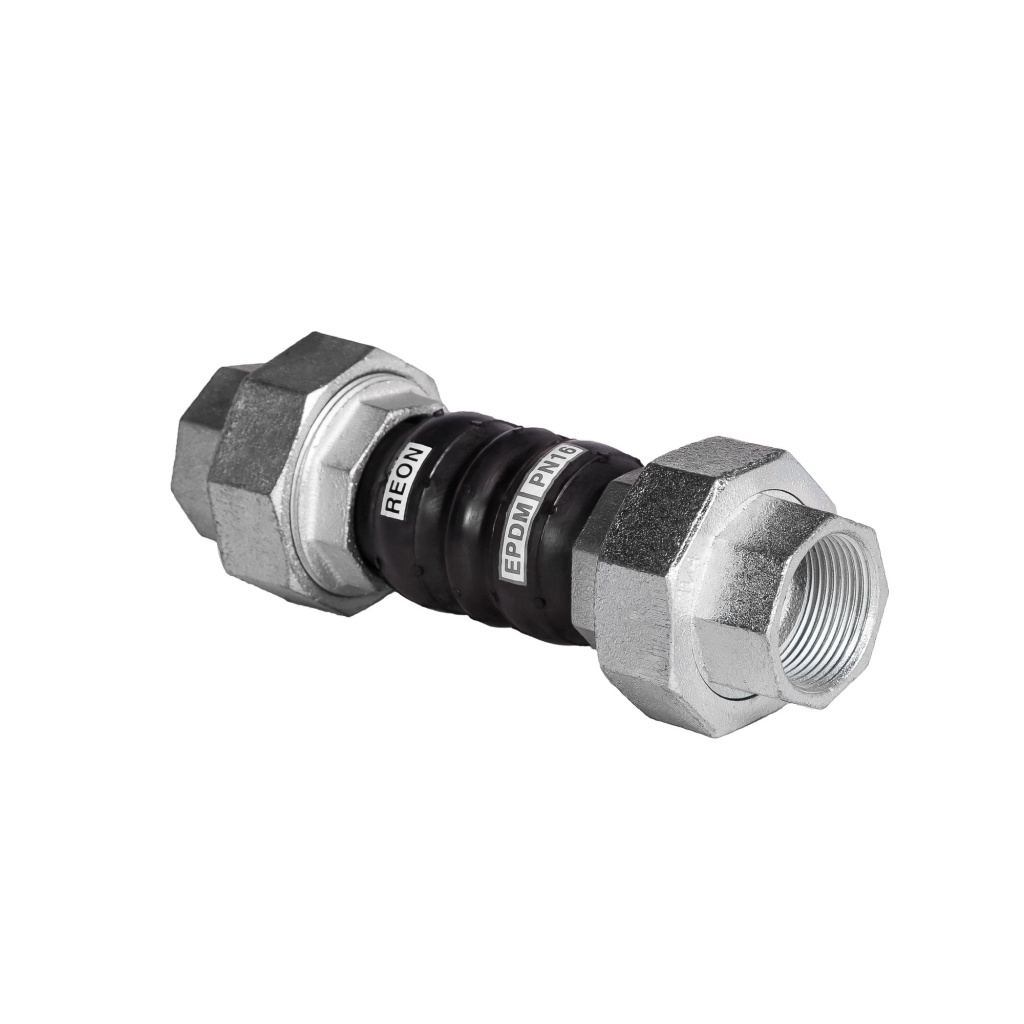

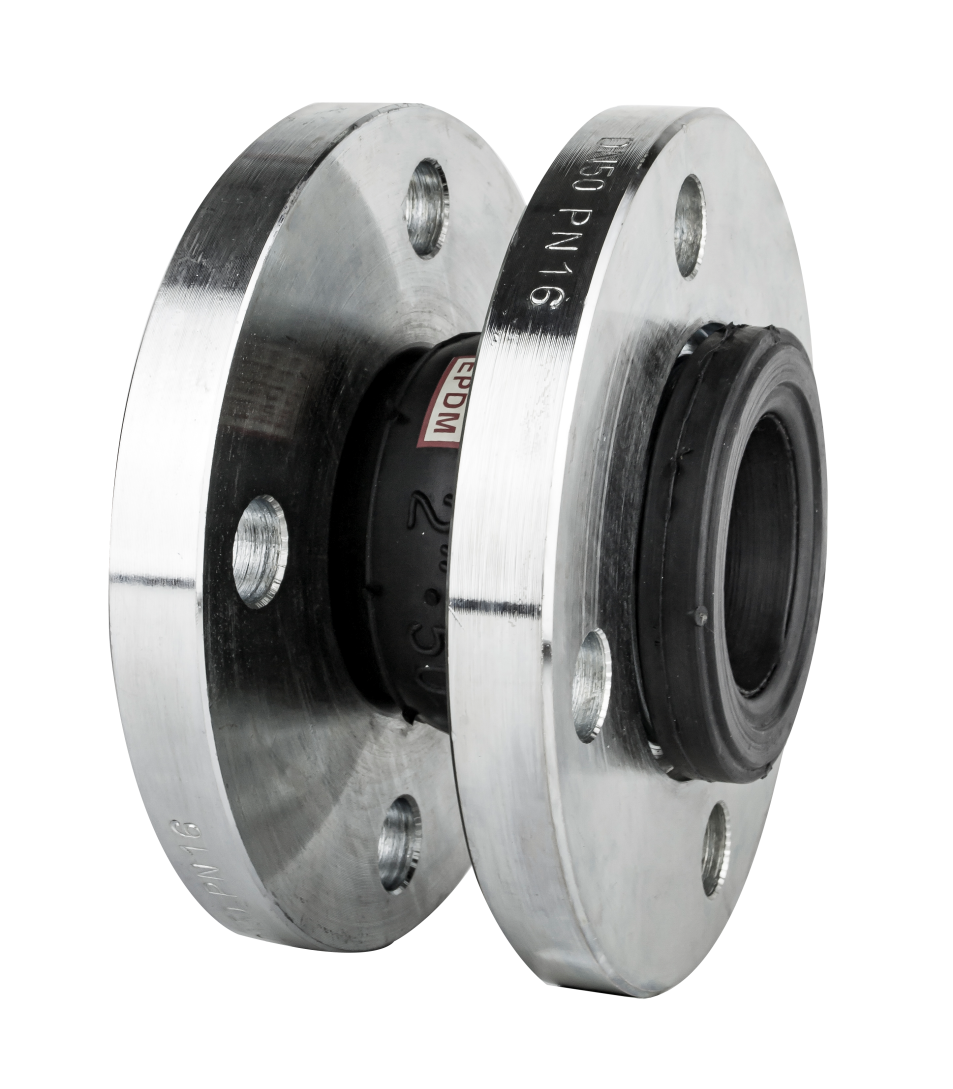

Виброкомпенсатор REON состоит из эластичной средней части, изготавливаемой из жаропрочной резины EPDM, армированной нейлоновым шинным кордом, а также двух присоединительных элементов. В муфтовом исполнении это чугун, покрытый никелем от DN15 до DN50, а во фланцевом исполнении это стальные фланцы, которые имеют присоединительные размеры от DN32 до DN600.

Внутренний слой гибкой вставки не имеет швов и изготавливается преимущественно из материалов, которые можно использовать в системах с чистой водой. Армирующий слой из пропитанной каучуком синтетической ткани (нейлона), а поверх неё наносится ещё один слой резины, обеспечивающий стойкость к ультрафиолету и озону.

Виброкомпенсаторы для трубопроводов

Гибкие вставки монтируются на участках трубопровода, которые в наибольшей степени подвержены пространственным перемещениям и вибрациям, например, расположенных рядом с компрессорами, насосами и прочим технологическим оборудованием. Чаще всего сами вышеперечисленные агрегаты стоят на специальных опорах, компенсирующих вибрацию, однако на магистраль она передается. Также установка виброкомпенсаторов обоснована в том случае, когда необходимо обеспечить возможность незначительного смещения трубопровода из-за температурных воздействий или смены направления.

Виброкомпенсаторы для трубопроводов холодной и горячей воды REON можно устанавливать на трубопроводах для транспортировки хозяйственно-питьевой, а также не агрессивной среды с рабочей температурой, не превышающей 95ºС.

Виброкомпенсаторы для отопления

При выборе виброкомпенсатора для отопления, а также системы горячего водоснабжения необходимо учесть следующие критерии:

• Тип и температуру транспортируемой среды
• Характер оказываемых нагрузок (компенсируемые отклонения)
• Диаметр трубопровода
• Возможные механические и химические внешние воздействия на виброкомпенсатор

Некоторые из вышеперечисленных факторов могут повлиять не только на разновидность используемого изделия, но и на особенности монтажа виброкомпенсаторов.
